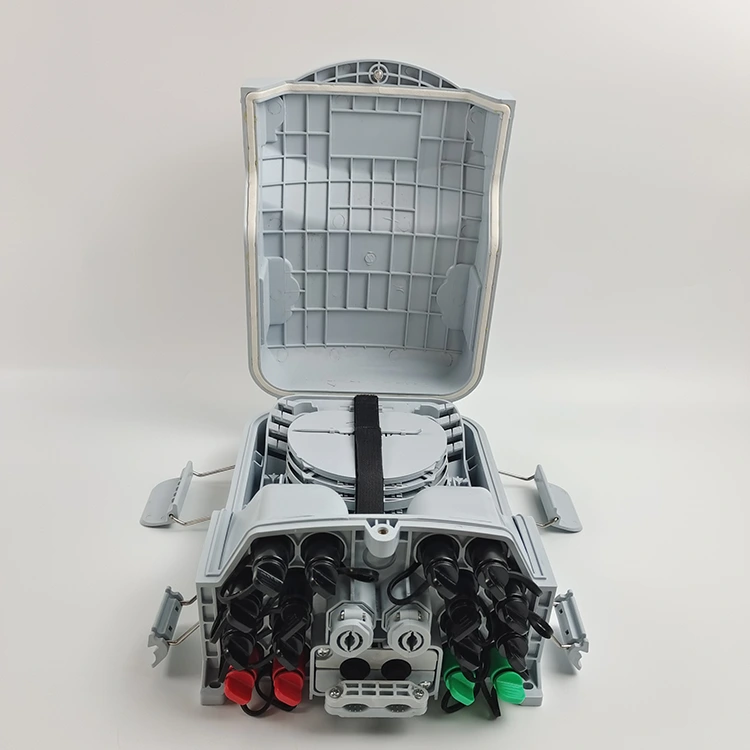

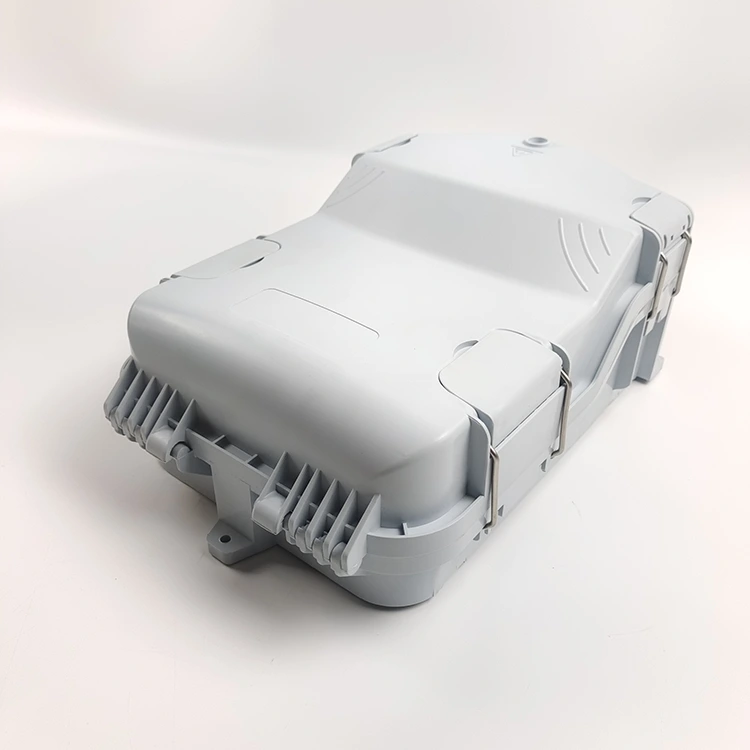

16-kern waterdichte glasvezelverdeelkast

Bij FTTH ODN-projecten (Fiber to the Home Optical Distribution Network) biedt het gebruik van de hoogwaardige 16-kern waterdichte glasvezelverdeelkast van de Yuanyi-fabriek aanzienlijke voordelen ten opzichte van traditionele fusielasmethoden. Deze boxen optimaliseren de constructie-efficiëntie en implementatiesnelheid, waardoor de winstgevendheid toeneemt. Hun stabiele en betrouwbare kwaliteit maakt ze tot de voorkeurskeuze voor de meeste FTTH-projecten gericht op 5G, en ze zijn momenteel de meest modieuze 16-kern waterdichte glasvezelverdeelkast in Zuid-Amerika.

Typische toepassingsscenario's voor een 16-kern waterdichte glasvezelverdeelkast zijn onder meer: ​​snelle buitendekking in woonwijken en grootschalige breedbandimplementaties in plattelandsgebieden; hoge betrouwbaarheidseisen zoals spoorlijnen en videobewakingsnetwerken; en gebieden die moeilijk te onderhouden zijn, zoals palen op grote hoogte en kelders, waar fusiesplitsing lastig is.

Yuanyi is consequent een 16-kern leverancier van waterdichte glasvezelverdeelkasten geweest en levert producten voor FTTH ODN-projecten, zowel in eigen land als internationaal.

Functies:

(1) De 16-kern waterdichte glasvezelverdeelkast heeft een volledig gesloten ontwerp.

(2) Materiaal: ABS, vochtbestendig, waterdicht, stofdicht en anti-veroudering, met beschermingsgraad IP68.

(3) De 16 FO waterdichte glasvezelverdeelkast integreert feeder- en drop-in kabelklemmen, glasvezelsplitsing, bevestiging, opslag en bedradingsfuncties.

(4) Intern worden optische kabels, pigtails en patchkabels onafhankelijk geleid, waardoor interferentie wordt voorkomen; Voor de installatie wordt gebruik gemaakt van een miniatuur PLC-splitter, wat het onderhoud vereenvoudigt.

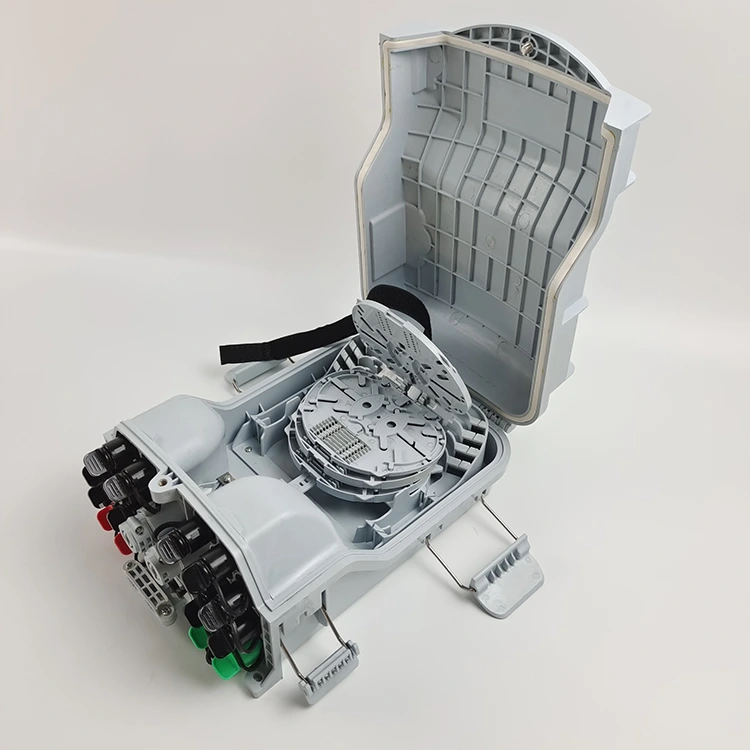

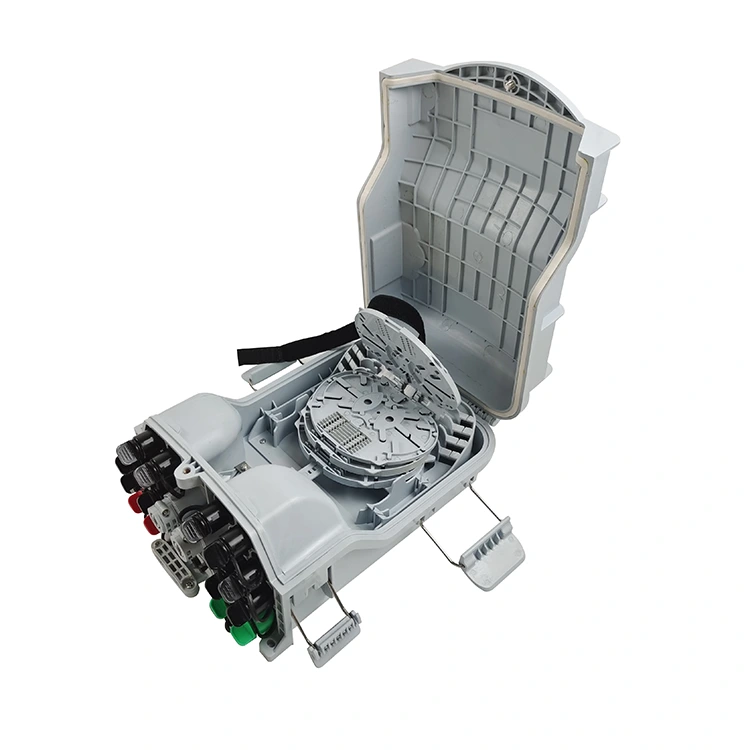

(5) De 16-kern waterdichte glasvezelverdeelkast kan naar boven worden geklapt, waardoor feeders door de interface kunnen worden geplaatst voor eenvoudig onderhoud en installatie.

(6) De box kan aan de muur of op een paal worden gemonteerd, geschikt voor zowel binnen- als buitenomgevingen.

Specificatie:

Argumenten:

Configuratietabel:

Productkabelmanieren:

Productkabelmanieren:

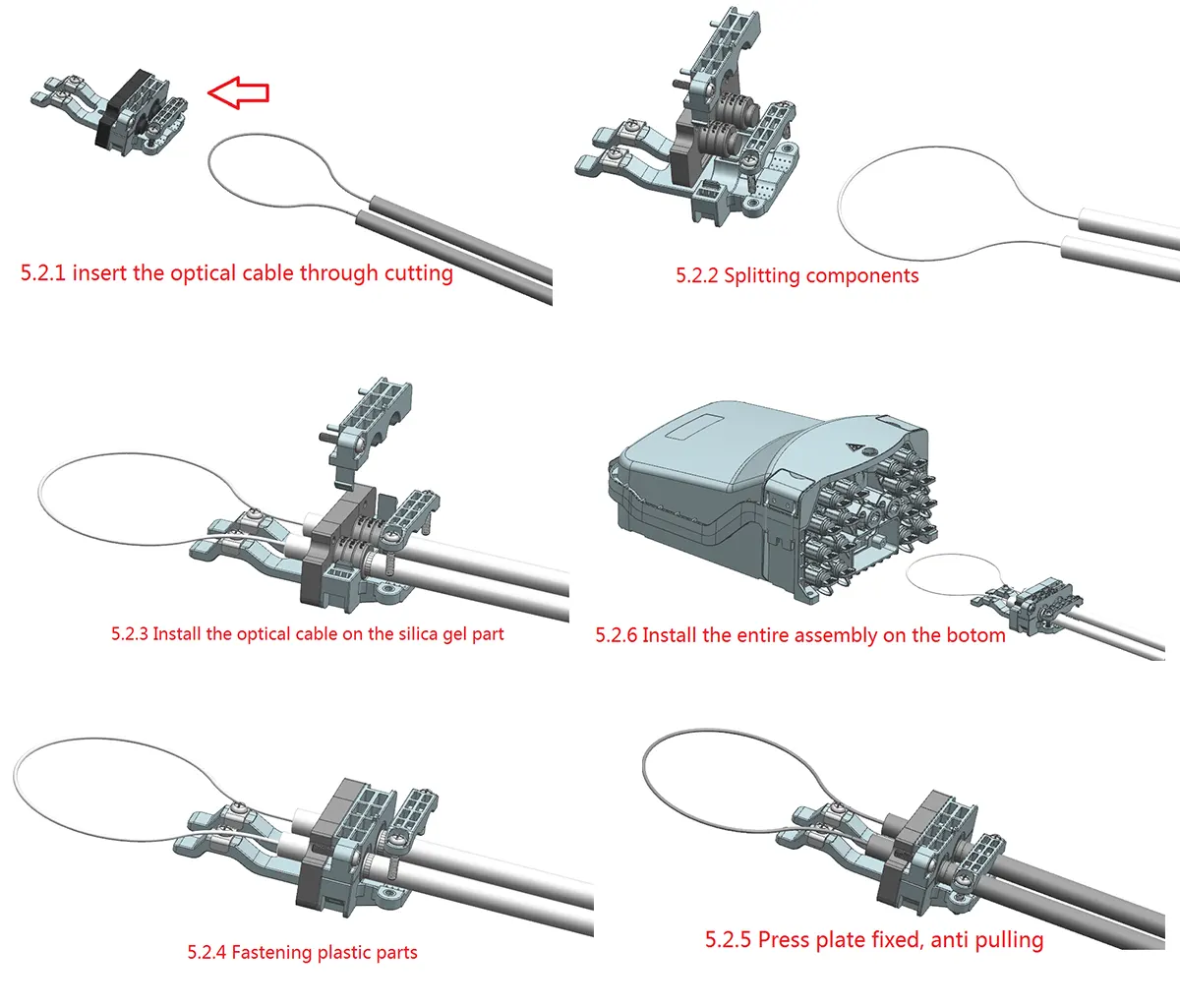

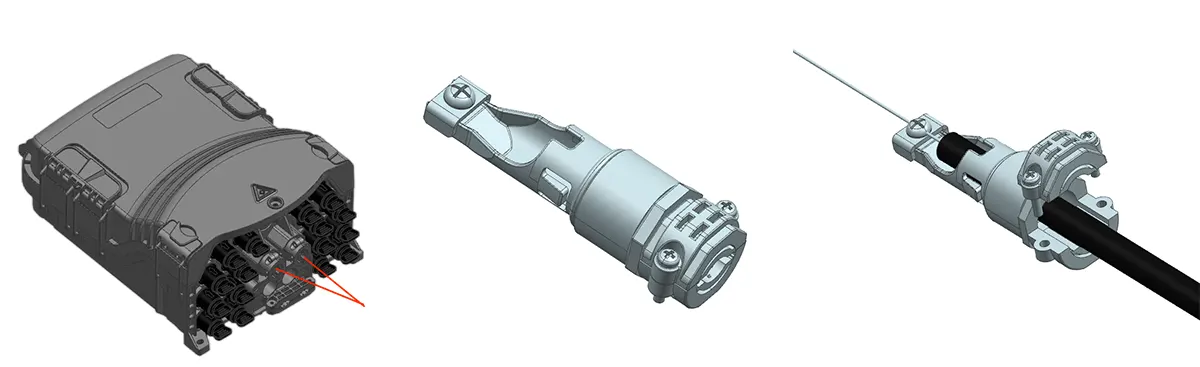

Snelle stekker:

Snelle installatie, bevestiging en afdichting van rechte optische kabel met de Fast Plug.

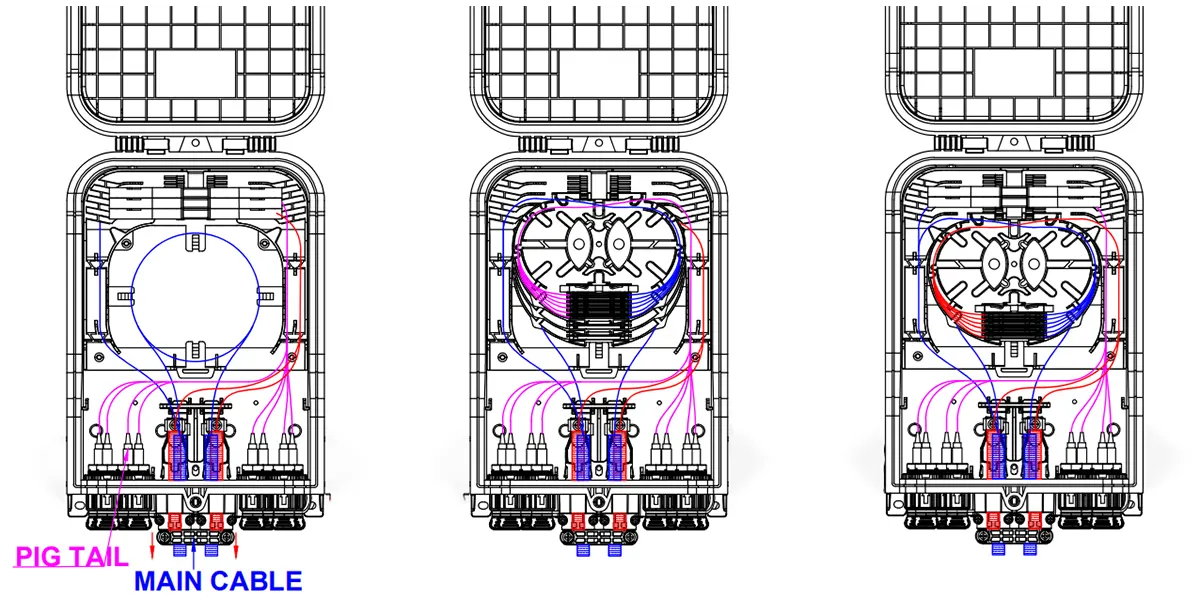

Vertakking van glasvezelkabels:

Productkabelmanieren:

Lasbak:

Installatie:

Wandmontage:

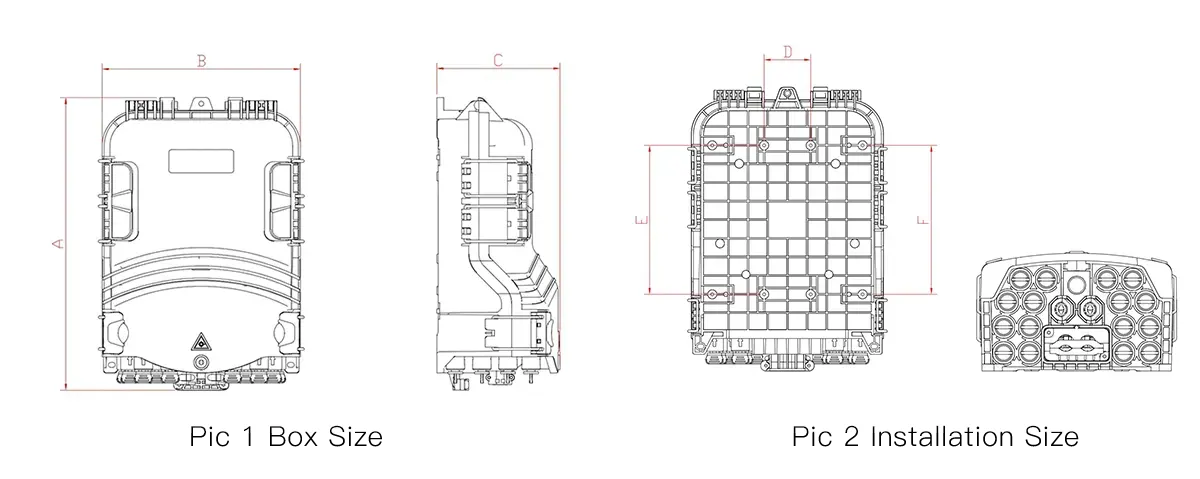

Boor 3 gaten in de muur volgens de maat in Tabel 1, plaats expansiebouten Φ7,5*40, plaats dozen in uitlijningsgaten en zet ze vast met bouten (Figuur 4).

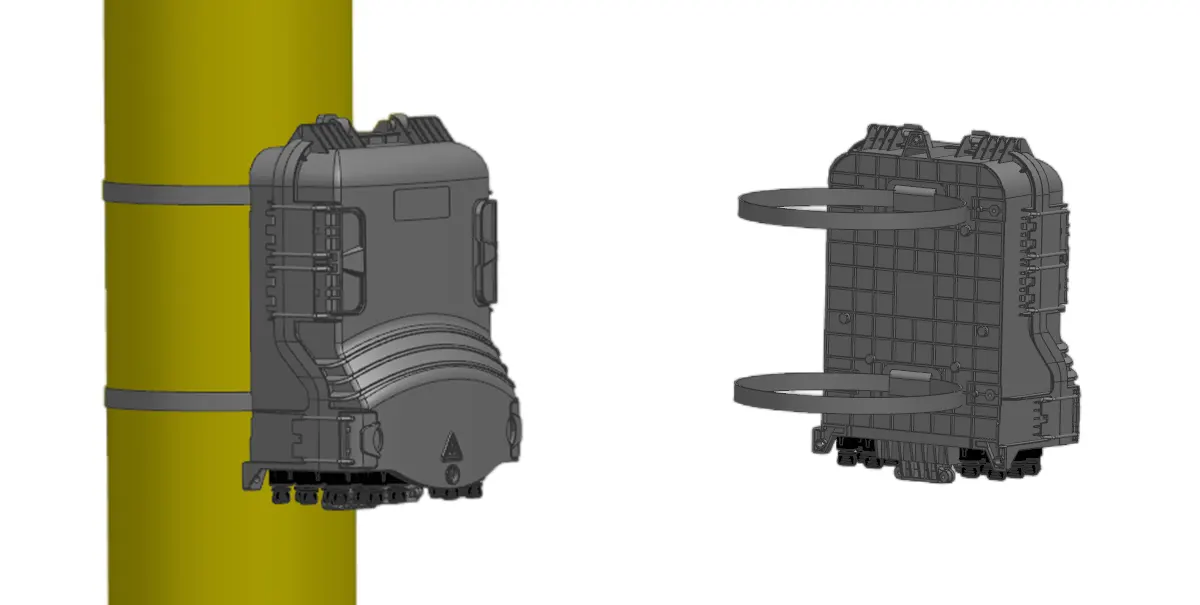

Paalmontage:

Bevestig 1 set polaire ringen aan de paal (Figuur 5).

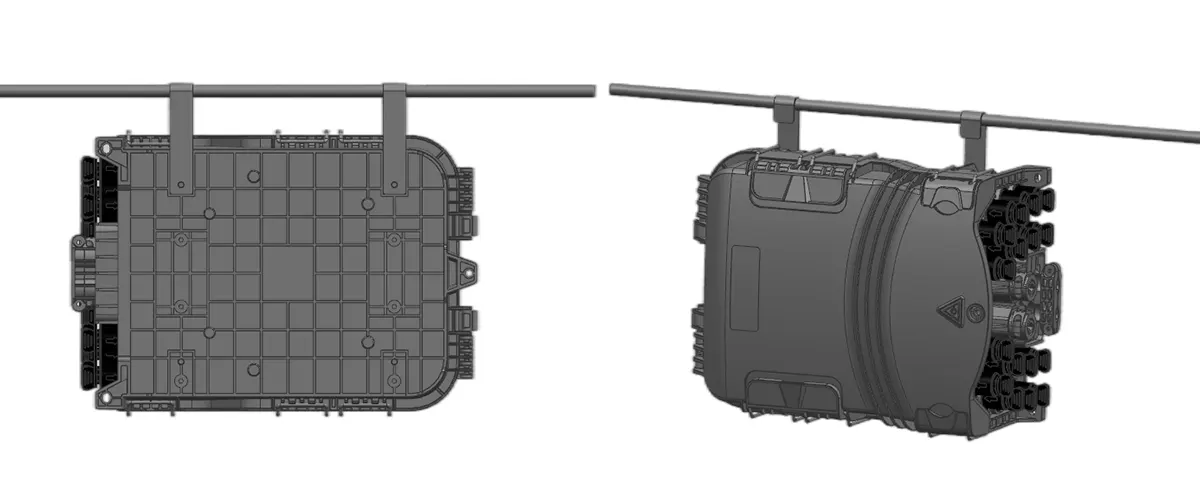

Bovengrondse structuur:

Hang de twee trekstangen die op het chassis zijn geïnstalleerd boven aan de ijzerdraad en bevestig ze vervolgens met bouten om te voorkomen dat het chassis eraf valt (Afbeelding(6).

Afb. 4 Wandmontage

Afb. 5 Op paal gemonteerde installatie

Afb. 6 De bovenleiding

Installatie van glasvezelconnector:

Afb. 7 Draai het pijlgedeelte van de glasvezelconnector tegen de klok in en verwijder de stofkap.

Afbeelding 8 Het pijlgedeelte van de glasvezelconnector bevindt zich boven, steek de glasvezelconnector in de aansluiting en draai vervolgens het pijlgedeelte met de klok mee.
