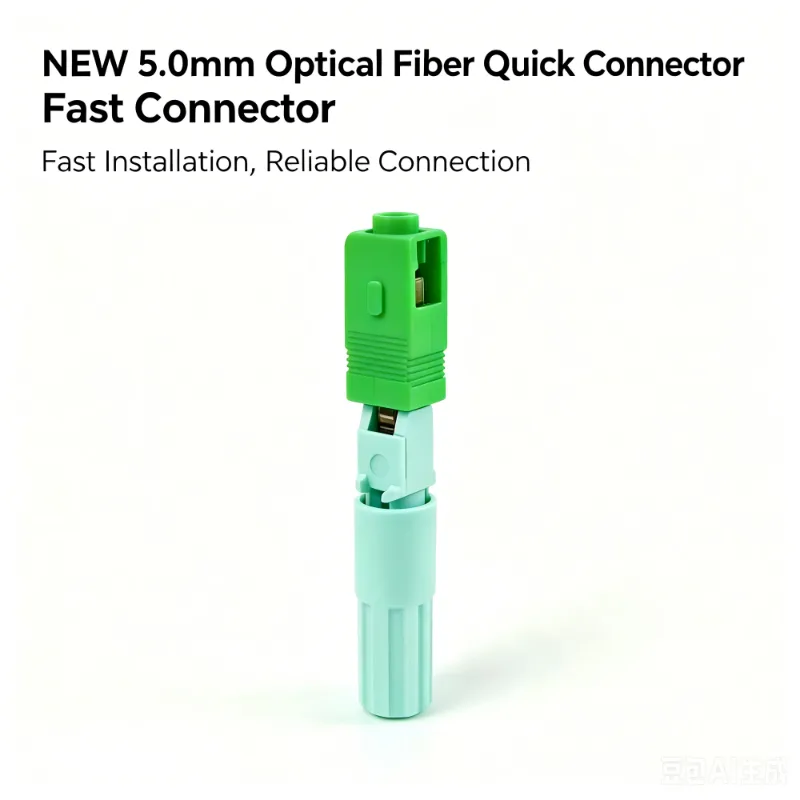

Als professionele fabrikant uit China wil Yuanyi u graag een 5,0 mm Fiber Optic Fast Connector aanbieden die is ontworpen voor FTTH-toegangsnetwerken en glasvezelinstallaties buiten die efficiënte ter plaatse beëindiging vereisen. De connector heeft een voorgepolijste ferrule en een geoptimaliseerde interne uitlijningsstructuur om het aansluitingsproces te vereenvoudigen en tegelijkertijd consistente optische verbindingsprestaties te behouden.
|
Functie |
Beschrijving |
|
Nieuw geoptimaliseerd interieur |
Verbeterde V-groefuitlijning voor minder verlies |
|
Speciaal ontwerp van 5,0 mm |
Specifiek voor ronde kabels van 5,0 mm |
|
Snellere installatie |
Geen epoxy, geen polijsten – minder dan 2 minuten |
|
FTTH klaar |
Ontworpen als een speciale FTTH-snelconnector |
|
Koppelen gereed |
Compatibel met waterdichte, vooraf aangesloten producten |
|
Groot temperatuurbereik |
-40℃ ~ +85℃ voor gebruik buitenshuis |
|
Parameter |
Specificatie |
|
Interfacetype |
SC |
|
Toepasselijke kabel |
φ5,0 mm ronde enkelvezelkabel |
|
Afmetingen (L×B×H) |
55 mm × 12 mm × 8 mm (typ.) |
|
Parameter |
Waarde |
Voorwaarde |
|
Vezelmodus |
Singlemode (SM) 9/125μm |
— |
|
Insertieverlies (IL) |
≤ 0,4 dB (typ. ≤ 0,25 dB) verbeterd |
@1310/1550nm |
|
Retourverlies (RL) |
UPC ≥ 50dB / APC ≥ 55dB |
Alleen SM |
|
Bedrijfsgolflengte |
1310 nm ~ 1650 nm |
— |
|
Parameter |
Specificatie |
|
Buitendiameter kabel |
5,0 mm (±0,1 mm) |
|
Treksterkte |
≥ 50N (voor 5,0 mm kabel) |
|
Duurzaamheid (paringscycli) |
500 keer (ΔIL ≤ 0,3 dB) |
|
Bedrijfstemperatuur |
-40℃ ~ +85℃ |
|
Waterdichte Mate-compatibiliteit |
Ja – werkt met producten met IP68-vooraansluiting |
|
Scenario |
Aanbevolen oplossing |
|
Buiten FTTH-terminal |
Nieuwste 5,0 mm kabel Fast Connector / FTTH Quick Connector + IP68 pre-connector kabel |
|
Antenne naar begraven overgang |
Snelle veldafsluiting + voorverzegelde waterdichte verbindingsdoos |
|
Noodreparatie met waterdichte druppel |
Plug-and-play met in de fabriek voorbereide waterdichte connectoren |
Opmerking: Met deze combinatie kunnen installateurs waterdichte bescherming behouden op in de fabriek afgedichte secties terwijl ze de 5,0 mm kabel Fast Connector (ook een uitstekende FTTH Quick Connector) gebruiken voor de uiteindelijke binnen-/veldafsluiting.
Strippen – Verwijder de buitenmantel van 5,0 mm en het aramidegaren.
Clean & Cleave – Reinig de kale vezels en splijt nauwkeurig (8-12 mm lengte).
Invoegen – Steek een kabel van 5,0 mm in het connectorlichaam totdat de vezel het stoppunt bereikt.
Klem – Sluit het deksel en draai de trekontlastingshoes vast.
Testen: verifieer IL met een vermogensmeter of OTDR.
|
Pakkettype |
Hoeveelheid |
|

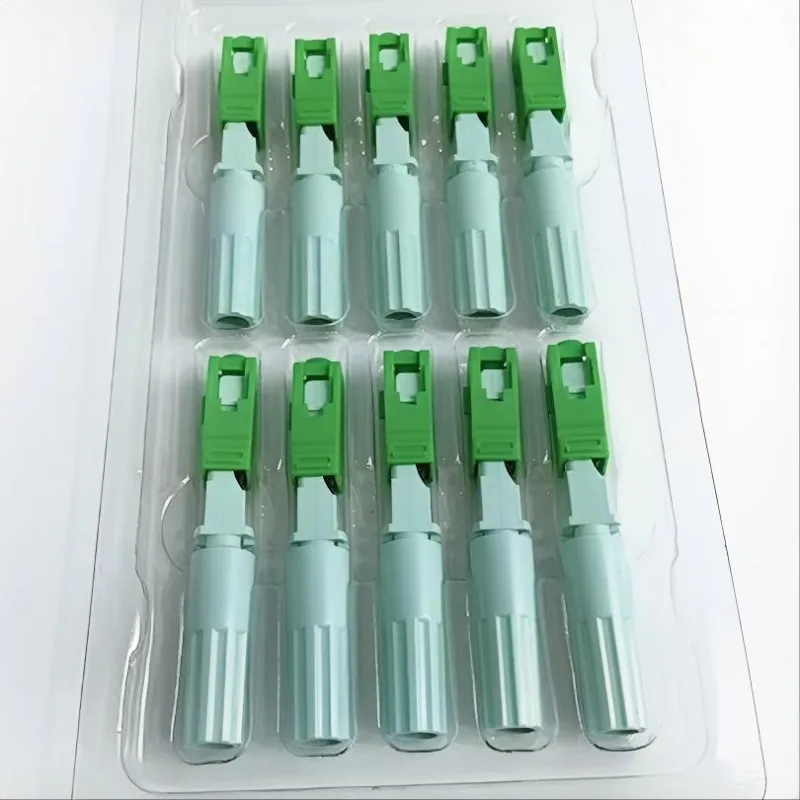

Binnenblisterdoos |
10 stuks/doos |
|
Hoofddoos |
100 stuks/doos |
De 5,0 mm glasvezel snelle connector is geschikt voor glasvezeltoegang en onderhoudstoepassingen waarbij compatibele 5,0 mm ronde drop-kabel wordt gebruikt.
Wordt gebruikt voor snelle aansluiting van dropkabels in residentiële en commerciële FTTH-toegangsnetwerken, vooral waar installatiesnelheid belangrijk is.
Geschikt voor distributiepunten buitenshuis, glasvezelaansluitdozen en andere toegangsnetwerklocaties waarvoor lokaal geïnstalleerde optische connectoren nodig zijn.
Kan worden gebruikt op overgangspunten tussen antenne-, kanaal- en ondergrondse vezelroutes waar veldafsluiting vereist is.
Biedt een praktische optie voor vervangings- en reparatiewerkzaamheden wanneer een beschadigde of nieuw geïnstalleerde netwerkkabel ter plaatse moet worden afgewerkt.
De connector kan worden gebruikt in combinatie met compatibele IP68-voorgeconnectoriseerde glasvezelproducten, waardoor in de fabriek afgedichte waterdichte secties kunnen worden gecombineerd met ter plaatse geïnstalleerde aansluitpunten.
De connector is ontworpen voor ronde enkelvezelkabels van 5,0 mm met een nominale buitendiameter van 5,0 mm ±0,1 mm. Kabelconstructie en vezeltype moeten worden bevestigd voordat u bestelt.
Ja. De connector is ontworpen voor FTTH last-mile-toegangstoepassingen, inclusief veldafsluiting van compatibele 5,0 mm drop-kabels.
De snelle connector maakt gebruik van een voorgepolijste ferrule en is ontworpen om conventioneel uitharden met epoxy en handmatig polijsten van de connector tijdens normale installatie te voorkomen.
De vermelde specificatie geldt voor single-mode 9/125μm-vezels, met een golflengtebereik van 1310–1650 nm.
Ja. Het is ontworpen om te werken met compatibele waterdichte producten met pre-connector, inclusief IP68-assemblages, voor hybride FTTH-implementatie.
