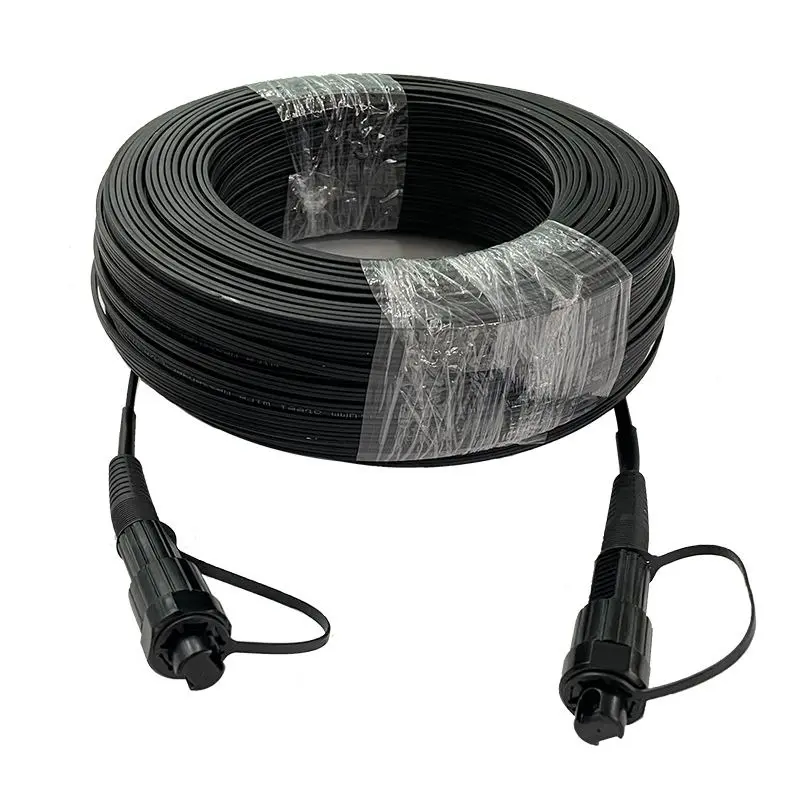

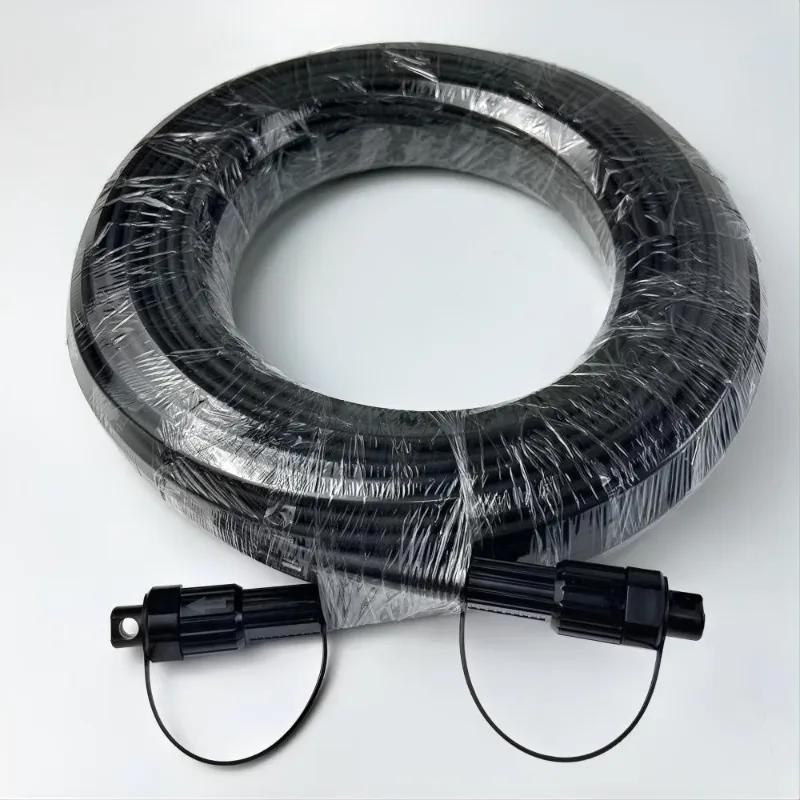

Waterdicht, vooraf aangesloten patchsnoer

Het waterdichte, vooraf aangesloten patchsnoer aangeboden door de Yuanyi-fabriek uit China. Het vooraf voorbereide velduiteinde vereenvoudigt de aansluiting ter plaatse zonder dat epoxy- of vezelpolijsten nodig is. Dit maakt de kabel geschikt voor FTTH/FTTx-projecten waarbij installatieomstandigheden, routeringsflexibiliteit en consistente veldafsluiting belangrijk zijn.

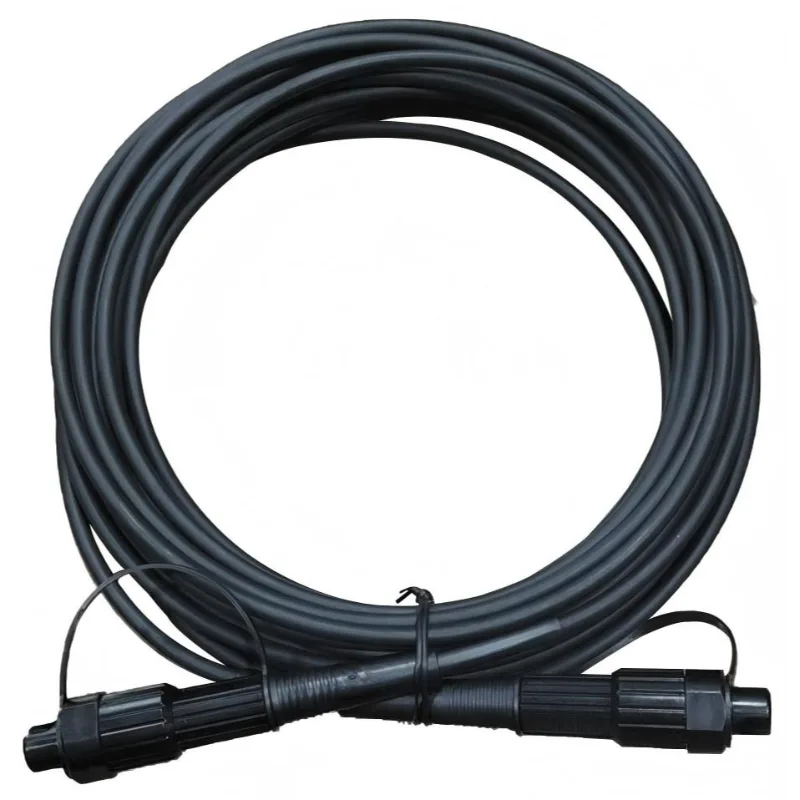

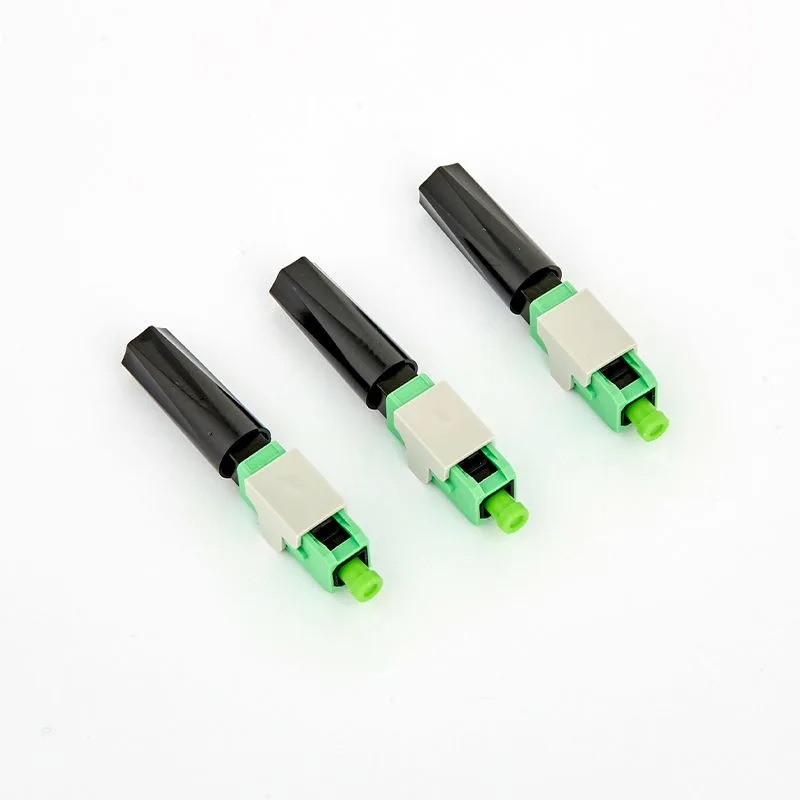

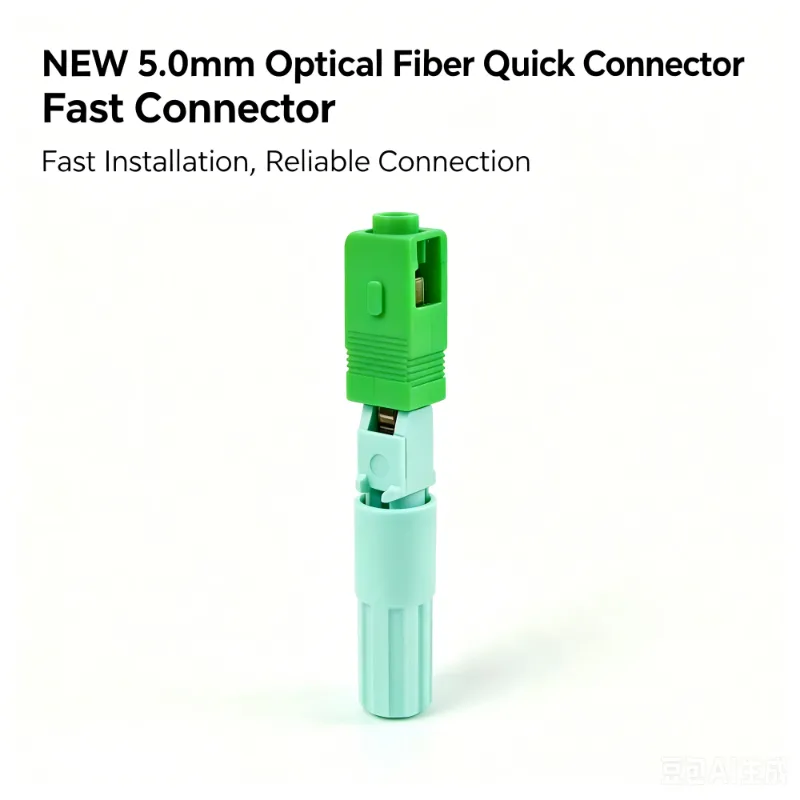

Systeemintegratie – Koppeling met 5,0 mm FTTH-snelconnector

Het velduiteinde is speciaal voorgestript voor de 5,0 mm FTTH-snelconnector (mechanisch verbindingstype), waardoor installateurs:

1. Binnenkant binnen 2 minuten afwerken – geen epoxy, geen polijsten, geen oven

2. Bereik typische IL ≤0,25dB met verbeterde V-groefuitlijning

3. Behoud flexibiliteit voor de indoorroutering op de laatste meter

Implementatiearchitectuur

Buitenkast → Waterdicht vooraf aangesloten patchsnoer (IP68-uiteinde) → Overgangsdoos → 5,0 mm snelconnector (velduiteinde) → ONU voor binnen

Het in de fabriek afgewerkte uiteinde zorgt voor een kant-en-klare buitenaansluiting, terwijl het ter plaatse voorbereide uiteinde ervoor zorgt dat de kabel kan worden aangepast aan het binnengedeelte volgens de daadwerkelijke installatie-indeling.

Het veldbeëindigingsproces omvat doorgaans het strippen van de mantel, het reinigen van de vezels, het inbrengen in de compatibele mechanische connector en het inspecteren van de connector. De werkelijke installatietijd is afhankelijk van het connectorontwerp, de ervaring van de installateur en de omstandigheden ter plaatse.

Belangrijkste kenmerken

Technische specificaties

Optische en mechanische prestaties

Workflow voor veldafsluiting (met 5,0 mm FTTH-snelconnector)

Veldpersoneel ervaart het werken met dit systeem als het werken met een waterdichte, vooraf aangesloten patchkabel: elk detail vermindert het giswerk en versnelt de implementatie, in tegenstelling tot gewone netwerkkabels die installateurs laten worstelen met inconsistente aansluitingen.

Belangrijkste toepassingen

FTTH en FTTx

Wordt gebruikt voor valsecties buiten en overgangen van buiten naar binnen, waarbij een afgedichte glasvezelverbinding vereist is.

5G kleine mobiele netwerken

Geschikt voor glasvezelverbindingen rond kleine celkasten, externe apparatuur en andere buitencommunicatie-infrastructuur.

CCTV en buitenbewaking

Biedt een beschermde glasvezelverbinding voor bewakingssystemen die in buiten- of blootgestelde omgevingen zijn geïnstalleerd.

Noodnetwerkherstel

Vooraf geconnectoriseerde kabelassemblages kunnen vervangings- en herstelwerkzaamheden ter plaatse vereenvoudigen, waarbij installatietijd en connectorconsistentie belangrijk zijn.

Industriële glasvezelnetwerken

Geschikt voor glasvezelverbindingen tussen buitenapparatuur, kasten en binnenbesturings- of communicatiesystemen.

Overgangen van lucht naar begraven

De kabel kan worden geconfigureerd voor projecten die kabelgeleidingsvereisten voor buiten, binnen en buiten combineren.

Kwaliteitsborging

Elke assemblage ondergaat vóór verzending 100% optische tests (IL/RL) en IP68-druklektests.

Met meer dan 10 jaar ervaring als fabrikant van waterdichte connectorpatchkabels die wereldwijde vervoerders bedienen, onderhouden we een ISO 9001-gecertificeerde productie met volledige traceerbaarheid.

OEM-aanpassing – connectorpolijsttypes, omhulselkleuren, lasermarkering, aangepaste etikettering – is beschikbaar zonder afbreuk te doen aan de waterdichte, vooraf aangesloten patchkabelkwaliteitsnorm die onze klanten verwachten.

Veelgestelde vragen

Welke vezel wordt gebruikt in het waterdichte, vooraf aangesloten patchsnoer?

De standaardconfiguratie maakt gebruik van single-mode 9/125 μm G.657.A1 buigongevoelige glasvezel, die geschikt is voor vezelroutering waarbij verminderde buiggevoeligheid vereist is.

Welke connectoren zijn beschikbaar?

Het in de fabriek afgesloten buitenuiteinde kan worden geconfigureerd met SC-, LC- of FC-connectoren, afhankelijk van de projectvereisten.

Is de connector geschikt voor gebruik buitenshuis?

De buitenconnector is verkrijgbaar in een afgedichte configuratie met IP68-classificatie, voor toepassingen die bescherming tegen het binnendringen van water en stof vereisen.

Kan de kabel ter plaatse worden afgemonteerd?

Ja. Het ter plaatse voorbereide uiteinde is ontworpen voor gebruik met een compatibele 5,0 mm FTTH-snelconnector. De compatibiliteit van de connectoren moet vóór installatie worden bevestigd.

Welke kabellengtes zijn er beschikbaar?

Gangbare lengtes zijn 10 m, 20 m, 30 m, 50 m en 100 m. Er kunnen aangepaste lengtes worden geleverd, waarbij configuraties tot 500 m beschikbaar zijn, afhankelijk van de kabel- en connectorvereisten.

In welk temperatuurbereik kan de kabel werken?

Het gespecificeerde bedrijfstemperatuurbereik is -40°C tot +85°C.

Kan de kabel op maat worden gemaakt?

Ja. Afhankelijk van het project kan maatwerk bestaan ​​uit kabellengte, connectortype, polijsttype, mantelconstructie, mantelkleur en productlabeling.
