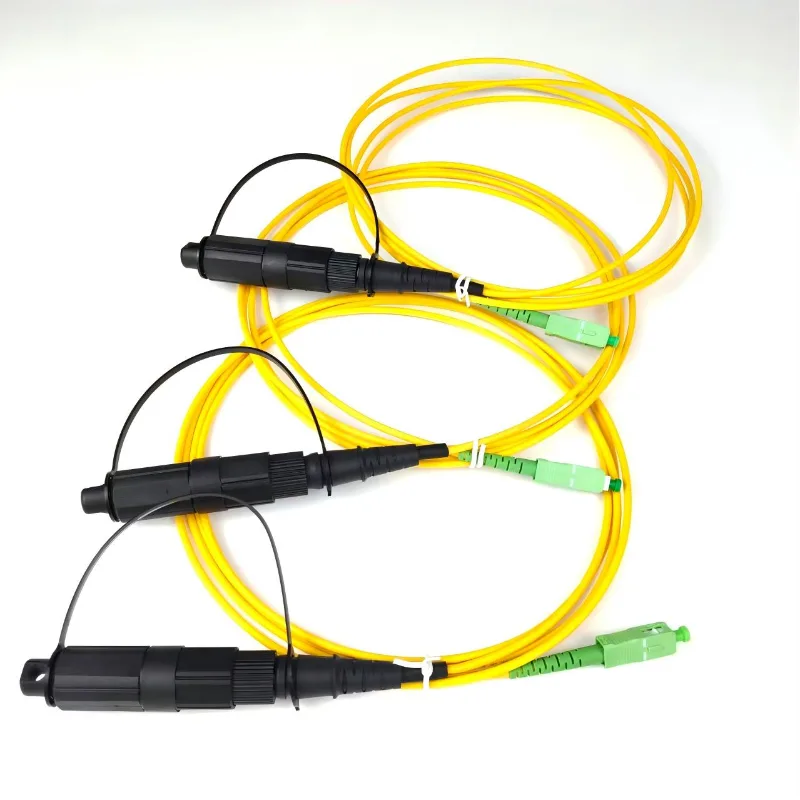

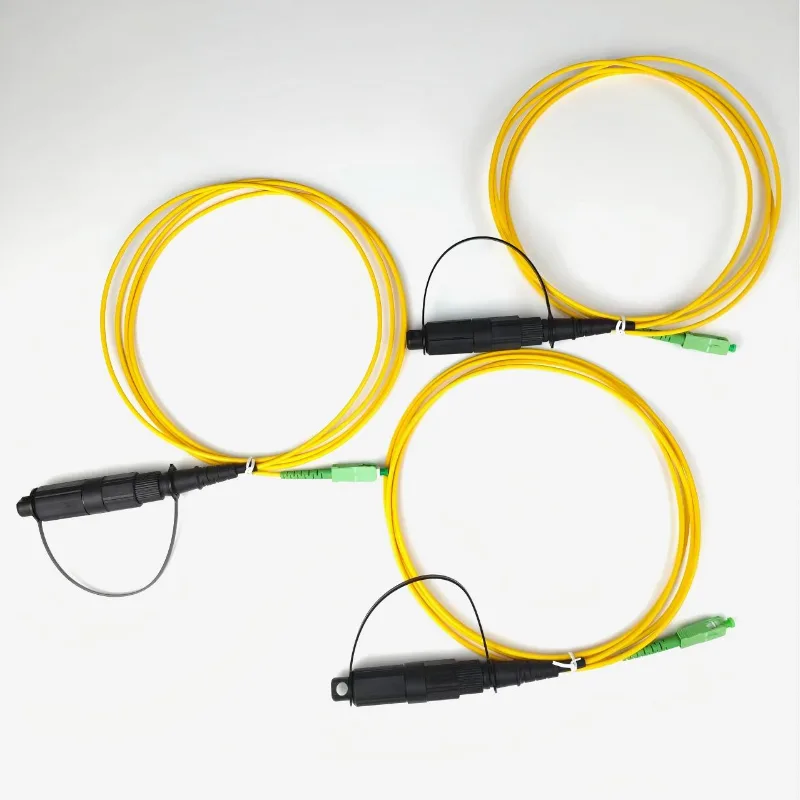

IP68 waterdicht patchsnoer

Het IP68 waterdichte patchsnoer, vervaardigd door Ningbo Yuanyi, een professionele fabrikant en leverancier van glasvezelcomponenten in China, wordt geproduceerd door middel van gecontroleerde connectorassemblage, vezelpolijsten, inspectie en optische testprocessen. Elk afgewerkt snoer wordt vóór verzending afzonderlijk getest om consistente connector- en optische prestaties te behouden.

Wat is een IP68 waterdicht patchsnoer?

De IP68 waterdichte patchkabel is een voorgemonteerde glasvezelassemblage voor buiten, ontworpen voor FTTH-netwerken, distributiepunten buitenshuis, toegangsnetwerken en andere installaties waar betrouwbare glasvezelverbindingen vereist zijn in blootgestelde omgevingen.

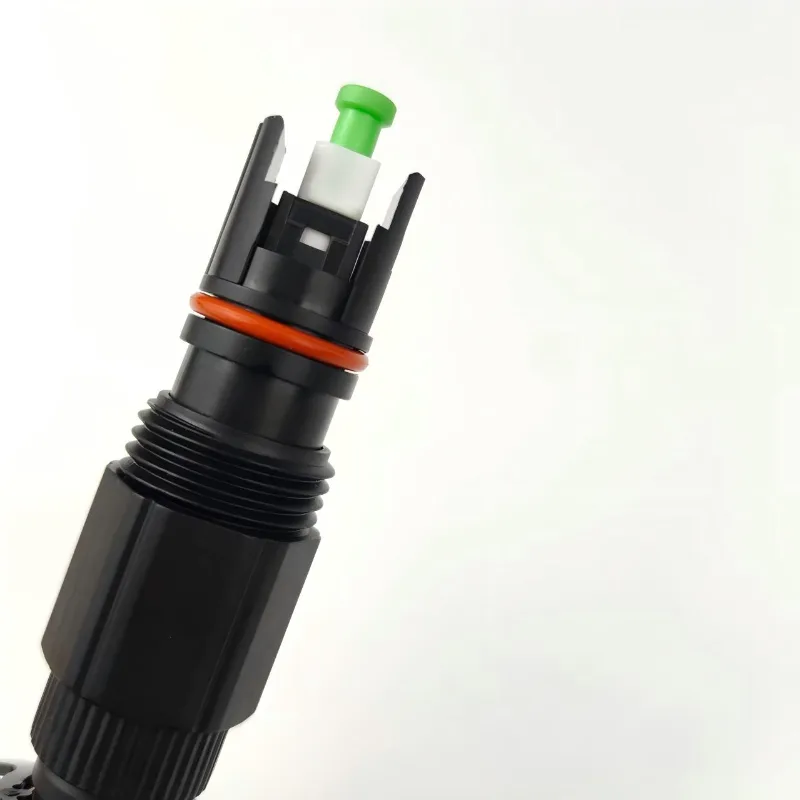

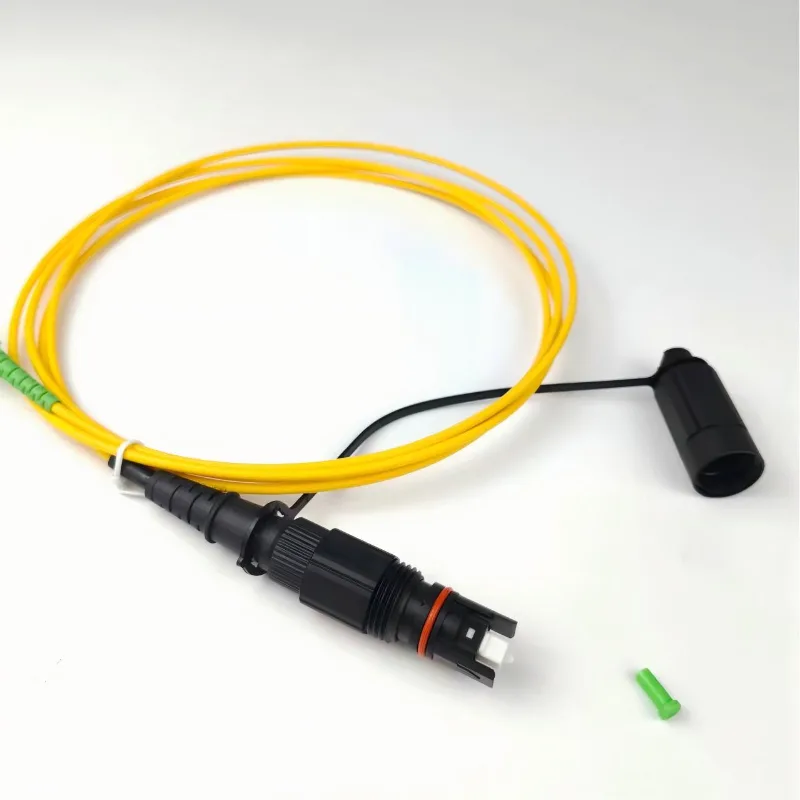

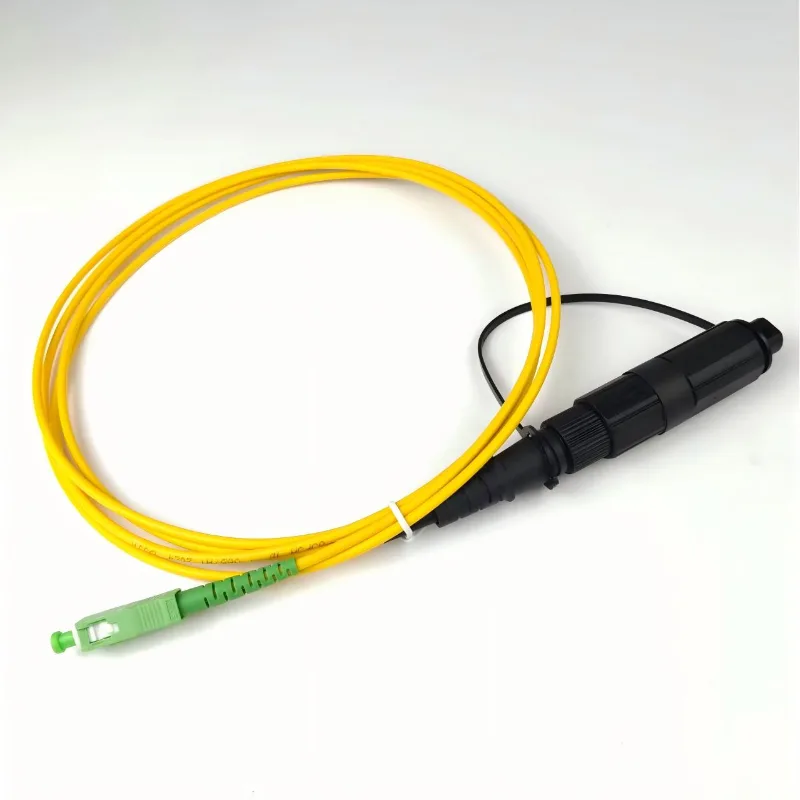

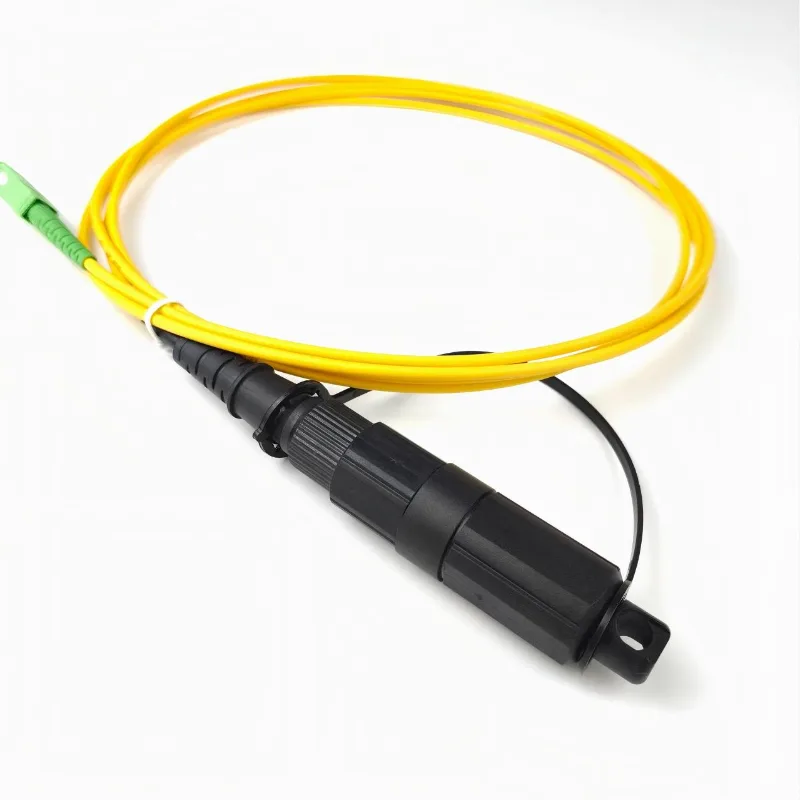

Deze montage combineert een IPSC-mannelijke waterdichte connector met IP68-classificatie en een standaard SC/APC-connector. De buitenconnector is uitgerust met een vastgebonden stofkap om de verbinding te beschermen tegen stof en vocht wanneer deze niet in gebruik is. De standaard glasvezelconfiguratie maakt gebruik van OS2 single-mode glasvezel, terwijl G.657.A1 buigongevoelige glasvezel beschikbaar is voor installaties met strengere routeringsvereisten.

Specificaties structuurmateriaal

1. Connectorparameters

2. Specificaties glasvezelkabel

Vezelkern: OS2 single-mode glasvezel, 9/125 μm, compatibel met G.652D; G.657.A1 buigongevoelige glasvezel optioneel voor smalle kabelgeleiding

Buitenmantel: LSZH rookarm, halogeenvrij materiaal; standaard gele jas, zwarte PE-outdoorjas op aanvraag verkrijgbaar

Buitendiameter kabel: Standaard 3,0 mm simplex patchsnoer / 5,0 mm ronde buitenkabel / drop-kabel compatibel; aangepaste buitendiameter beschikbaar voor speciale projecten

Standaard voorraadlengte: 1 m, 2 m, 3 m, 5 m, 10 m; elke niet-standaard lengte ondersteund door productie op maat in de fabriek

Optische prestaties (testomstandigheden: omgevingstemperatuur 23℃)

Belangrijkste kenmerken

· IP68 waterdichte buitenconnector voor veeleisende buitenomgevingen

· Vooraf aangesloten ontwerp voor snellere installatie en aansluiting ter plaatse

· SC/APC-connector voor standaard glasvezelinterfacecompatibiliteit

· OS2 9/125 μm single-mode glasvezel standaard

· G.657.A1 glasvezeloptie voor strakkere routering en installaties met hogere dichtheid

· Invoegverlies ≤0,30 dB

· APC-retourverlies ≥60 dB

· Bedrijfstemperatuur: -40°C tot +75°C

· Compatibel met simplex patchkabel van 3,0 mm, ronde buitenkabel van 5,0 mm en glasvezeldropkabel

· Aangepaste kabellengte, vezeltype, mantel, connectorconfiguratie en OEM-markering beschikbaar

· 100% optische tests voor voltooide assemblages

Typische toepassingen

Het IP68 waterdichte patchsnoer is geschikt voor:

· FTTH-toegangsnetwerken

· Vezelverdeelkasten voor buiten

· Glasvezeltoegangsterminals

· Basisstation en telecominfrastructuur

· Communicatiekasten voor buiten

· Vezelinstallaties in de lucht en langs de weg

· Vezelverbindingen blootgesteld aan regen, stof en temperatuurveranderingen

· Vooraf beëindigde glasvezelimplementatie buitenshuis

Mechanische en omgevingsbetrouwbaarheid

1 Mechanische prestaties

Treksterkte: Statische axiale spanning ≥100N; optische verliestoename <0,1 dB na verwijdering van de belasting, geschikt voor sleepconstructies buitenshuis

Buigweerstand: 1000 dynamische buigcycli bij een straal van 10 mm met verliesfluctuaties <0,1 dB; Minimale buigradius voor installatie ≥10×kabel OD; Statische buigradius op lange termijn ≥15×kabel OD

Levensduur paringscyclus: ≥500 paringscycli voor waterdichte IPSC-connector; ≥1000 cycli voor SC/APC-connector zonder verslechtering van de optische prestaties

Weerstand tegen laterale verbrijzeling: Bestand tegen zijdelingse druk van 1000 N/100 mm, geen scheuren in de mantel of vezelbreuk aan de binnenkant

2 Aanpassingsvermogen aan het milieu (geschikt voor mondiale klimaatzones)

Bedrijfstemperatuur: -40℃ ~ +75℃, geschikt voor koud Noord-Europa en tropisch buitengebruik bij hoge temperaturen

Opslagtemperatuur: -50℃ ~ +85℃, geen veroudering van componenten tijdens zeetransport over lange afstanden in verzegelde containers

Veroudering door vochtige hitte: 1000 uur opslag onder 85℃ en 85% RV, geen waterlekkage in de afgesloten behuizing, verliesverhoging ≤0,2dB

UV-bestendigheid: 2000 uur UV-blootstellingstest zonder scheuren in de behuizing of falen van de elasticiteit van de afdichtring, garandeert een lange levensduur voor installatie in de open lucht

Productconfiguratie en maatwerk

5.1 Modelcoderingsregel (gemakkelijk voor wereldwijde klanten om bestellingen te plaatsen)

Modelvoorbeeld: YY-IPSC-OS2-APCAPC-2M Uitleg: YY = Ningbo Yuanyi Factory, IPSC = Waterdicht connectortype, OS2 = Single Mode Fiber, APCAPC = APC Polish aan beide uiteinden, 2M = Kabellengte 2 meter

5.2 Fabrieksaanpassingsopties

Eindvlakwijziging: SC/UPC blauwe connector beschikbaar voor pigtail-uiteinde om te voldoen aan verschillende vereisten voor retourverlies

Upgrade van kabeltype: Compatibel met 3,0 mm patchkabel, 5,0 mm ronde buitenkabel of netwerkkabel – kies op basis van de implementatiebehoeften

Jasupgrade: knaagdierbestendig gemodificeerd jack, weerbestendig zwart PE-jack voor directe begraving en zware omstandigheden in de lucht

Speciale vezelupgrade: G.657.A1 ultra-buigongevoelige vezel voor scenario's met smalle leidingen en dichte bedrading

OEM-branding: aangepast afdrukken met klantlogo, barcode van projectactiva en batchtraceercode; neutrale white-label verpakking ondersteund

5.3 Installatierichtlijnen

Vóór verbinding

Reinig de keramische ferrule met een geschikt pluisvrij optisch reinigingsdoekje voordat u deze aansluit. Stof of verontreiniging op het eindvlak kan het insteekverlies vergroten en de betrouwbaarheid van de verbinding verminderen.

Waterdichte connectorverbinding

Zorg ervoor dat het afdichtingsgebied schoon is en goed zit. Draai de IPSC-connector volledig vast volgens het connectorontwerp om ervoor te zorgen dat de afdichtingsstructuur correct vastzit.

Kabelgeleiding

Vermijd scherpe bochten, overmatige trekkracht en directe belasting op het connectorlichaam. Oefen tijdens de installatie waar nodig trekkracht uit op de kabel, in plaats van de connector als trekpunt te gebruiken.

Ongebruikte verbindingen

Zorg ervoor dat de vastgemaakte stofkap en de stofplug van de connector op de juiste manier zijn geïnstalleerd wanneer de connector niet in gebruik is. Dit helpt de optische interface te beschermen tegen stof, vocht en andere verontreinigingen.

Verpakking en export

De IP68 waterdichte patchkabels zijn verpakt op basis van kabellengte, connectorconfiguratie en transportvereisten.

Binnenverpakking

Elk vezelpatchsnoer kan afzonderlijk worden verpakt in een beschermende PE-zak of een op maat gemaakt pakket om besmetting en schade tijdens het hanteren te verminderen.

Buitenverpakking

Voor exportkartons zijn geschikte golfkartonverpakkingsmaterialen gebruikt om de samenstellen te beschermen tijdens binnenlands transport, zeevracht, luchtvracht en andere logistieke processen.

Documentatie

Inspectiegegevens, paklijsten en andere exportdocumenten kunnen worden aangeleverd op basis van de order- en bestemmingsvereisten.

Waarom kiezen voor Ningbo Yuanyi

Ningbo Yuanyi is gespecialiseerd in passieve glasvezelcomponenten en voorgemonteerde glasvezelassemblages voor telecom- en FTTH-toepassingen.

Voor kopers die IP68 waterdichte glasvezelpatchkabels uit China kopen, biedt het bedrijf:

· In-house productie en montage

· Gecontroleerde connector- en polijstprocessen

· 100% optisch testen van voltooide assemblages

· Standaard en aangepaste kabelconfiguraties

· OEM- en private-label-ondersteuning

· Flexibele kabellengtes en verpakking

· Ondersteuning voor bulk- en projectgebaseerde bestellingen
