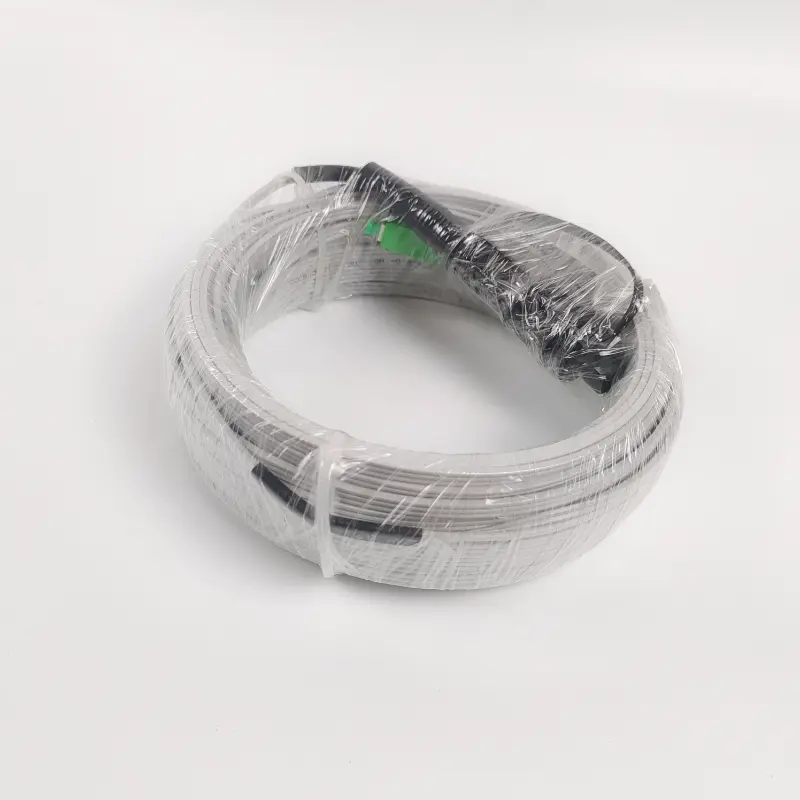

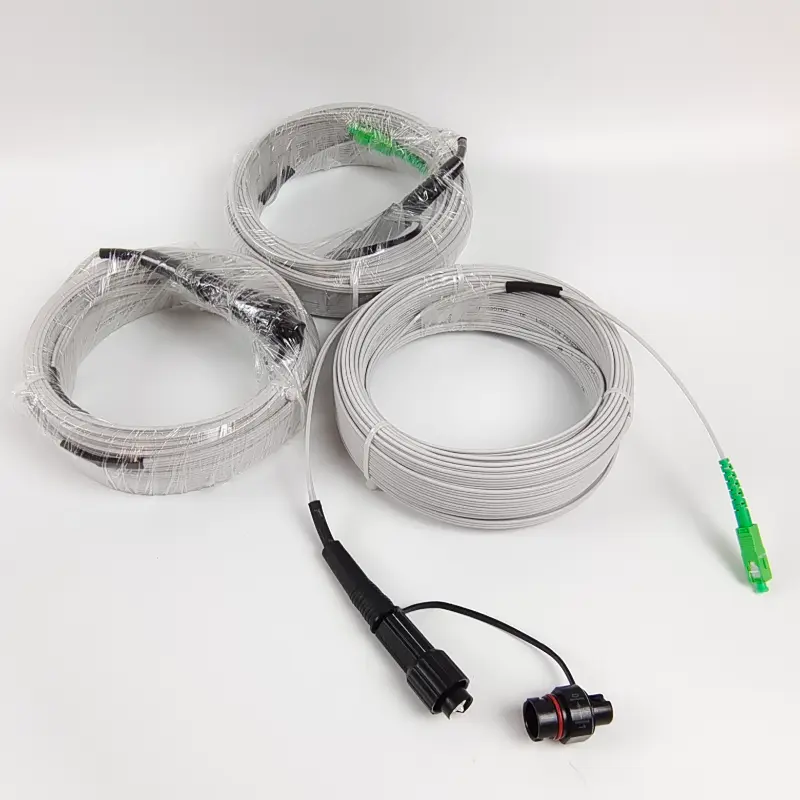

Waterdichte, vooraf aangesloten patchkabel met druppelkabel

De waterdichte, vooraf aangesloten patchkabel voor drop-kabels is een in de fabriek afgewerkte glasvezelkabel die is ontwikkeld voor snelle en betrouwbare glasvezelverbindingen buitenshuis. Het combineert G.657A1 buigongevoelige single-mode glasvezel, een compacte drop-kabelstructuur en een IP68-geclassificeerde waterdichte connector om de glasvezelimplementatie in FTTH en andere buitencommunicatienetwerken te vereenvoudigen.

Het is vervaardigd door Yuanyi in China en is geschikt voor toepassingen waarbij snelle installatie, stabiele optische prestaties en bescherming tegen vocht en buitenomstandigheden belangrijk zijn.

Belangrijkste kenmerken en voordelen:

1. Plug-and-play, geen veldlassen of polijsten vereist, waardoor de installatietijd en -kosten aanzienlijk worden verminderd

2, IP68 waterdichte afdichting met dubbellaagse siliconen O-ringen en vlamvertragende pc-behuizing, geschikt voor langdurige blootstelling aan de buitenlucht

3. Buigongevoelige G.657A1-vezel zorgt voor een stabiele signaaloverdracht, zelfs in krappe ruimtes

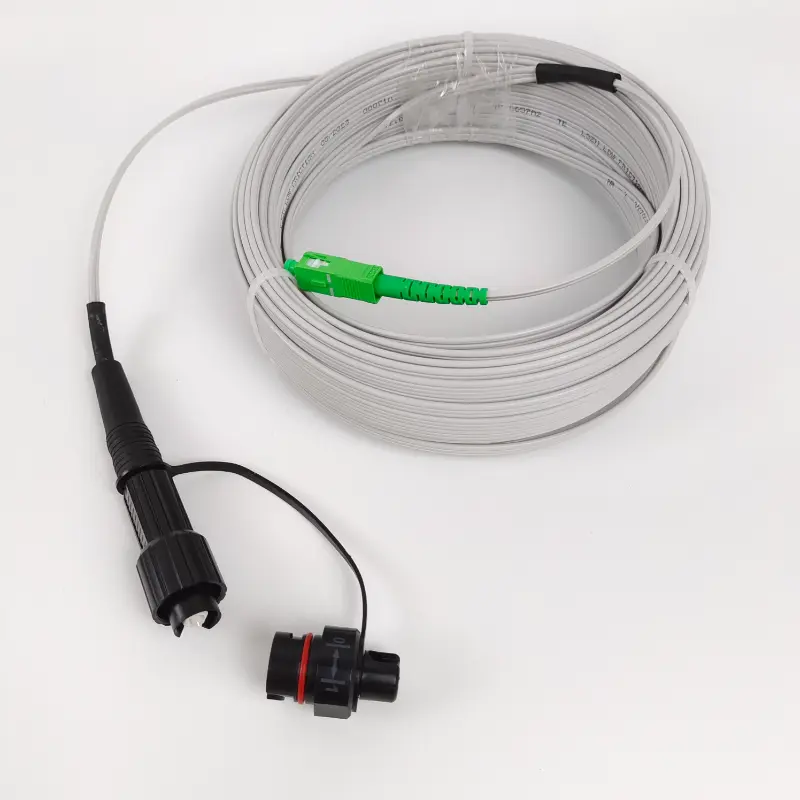

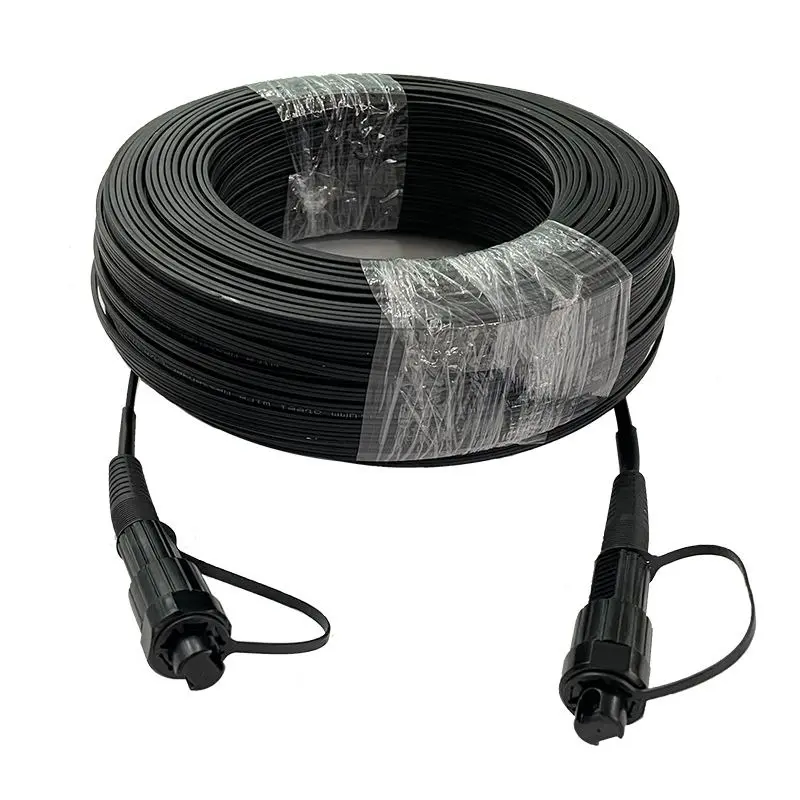

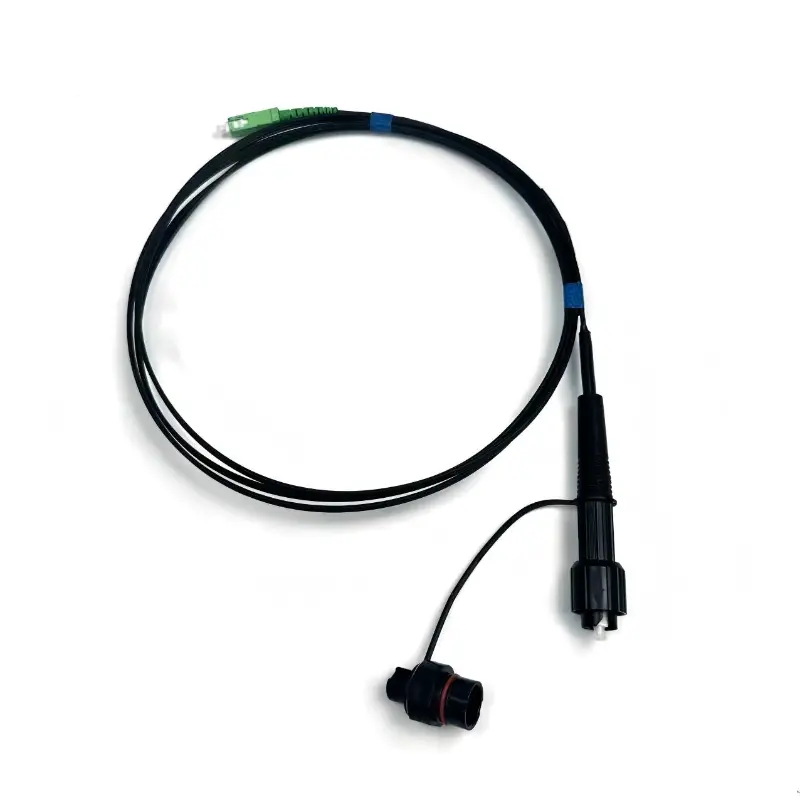

4. Optionele connectorconfiguraties: dubbele IP68 waterdichte uiteinden / enkel IP68-uiteinde + standaard SC-binnenconnector

5, Zelfdragend ontwerp met boodschappersdraad voor luchtinstallatie

6, Momenteel de voorkeurskeuze voor snelle verbinding van buitenbekabeling in FTTH last-mile-toegang, buitenbewaking, buiten-AP en optische communicatie op de campus

7, LSZH-jas standaard, met UV-bestendig zwart PE optioneel voor langere levensduur buitenshuis (≥20 jaar)

Kabelstructuur

De dropkabel is opgebouwd rond een centrale single-mode optische vezel en versterkt door parallelle versterkingselementen. Een geïntegreerde stalen boodschapperdraad biedt extra mechanische ondersteuning voor een zelfdragende antenne-installatie.

Structurele componenten

· Optische vezel: G.657A1 buigongevoelige single-mode glasvezel

· Kracht leden: Twee parallelle FRP-staven, Ø0,5 mm

· Berichtendraad: 1,0 mm gefosfateerde staaldraad

· Buitenmantel: LSZH standaard / UV-bestendig zwart PE optioneel

· Kabelconfiguratie: Platte boogvormige kabel

Specificaties voor drop-kabels

Kenmerken optische vezel (G.657A1)

Connectorprestaties

5.1 IP68 waterdichte connector (buitenzijde)

5.2 Standaard binnenconnector (alleen optie B)

Beschikbare typen: SC-APC / SC-UPC

Geen waterdichte afdichting – alleen voor droge binnenomgevingen (kasten, splitters, ONU). Niet voor blootstelling buitenshuis.

Mechanische en milieuprestaties

Selectie- en installatiegids

Installatieopmerkingen:

In de fabriek voorgemonteerd – geen smeltlasapparaat of polijsten ter plaatse vereist

Het mannelijke/vrouwelijke ontwerp maakt een gemakkelijke verlenging over lange afstanden via meerdere secties mogelijk

Het uiteinde van de binnenconnector mag niet worden blootgesteld aan regen of vocht

Zorg ervoor dat de IP68-connectordraden goed zijn vastgedraaid om de waterdichte integriteit te behouden

Toepassingen

De IP68 waterdichte, vooraf aangesloten patchkabel met druppelkabel is ontworpen voor glasvezeltoegang buitenshuis en glasvezelverbindingstoepassingen over korte afstanden waarbij snelle installatie en milieubescherming vereist zijn.

FTTH Last Mile-netwerken

Wordt gebruikt om glasvezeldistributiepunten buitenshuis te verbinden met apparatuur aan de abonneezijde, terwijl de noodzaak voor veldafsluiting wordt verminderd.

Buitenbewaking

Geschikt voor IP-camera's en andere via glasvezel verbonden bewakingsapparatuur die op blootgestelde buitenlocaties is geïnstalleerd.

Draadloze toegangspunten

Kan worden gebruikt voor glasvezelverbindingen met draadloze toegangspunten buitenshuis en communicatieapparatuur waar waterdichtheid vereist is.

Campus- en industriële netwerken

Van toepassing op optische verbindingen buitenshuis op campussen, industriële faciliteiten, transportlocaties en andere gedistribueerde communicatieomgevingen.

Ondergrondse en watergevoelige installaties

De IP68-connectorconfiguratie is geschikt voor omgevingen waar connectoren kunnen worden blootgesteld aan regenwater, condensatie of tijdelijke onderdompeling.

Fabrieksaanpassing en OEM-services

Als toonaangevende Chinese waterdichte, vooraf aangesloten Drop Cable Patch Cord-fabriek biedt Ningbo Yuanyi uitgebreide aanpassingsmogelijkheden:

Connector Polish: SC/UPC of SC/APC voor verschillende netwerkvereisten

Kabellengte: elke aangepaste lengte van 1 m tot 200 m+

Materiaal jas: LSZH-standaard, UV-bestendig zwart PE voor extreme blootstelling buitenshuis

Vezelupgrade: G.657A1 buigongevoelige vezelstandaard, andere vezeltypes beschikbaar op aanvraag

OEM-branding: aangepast afdrukken met klantlogo, projectbarcode en batchtraceercode

Verpakking: Neutrale whitelabel-verpakking of aangepaste merkverpakking wordt ondersteund

Waarom kiezen voor Ningbo Yuanyi

Yuanyi is gespecialiseerd in passieve glasvezelcomponenten en voorgemonteerde glasvezelassemblages voor communicatienetwerktoepassingen.

Voor de waterdichte, vooraf aangesloten patchkabel met druppelkabel kunnen de productie- en kwaliteitscontrole het volledige assemblageproces bestrijken, inclusief connectorassemblage, spuitgieten, vezelafsluiting, polijsten en testen van optische prestaties.

Het bedrijf ondersteunt zowel standaardproductie als OEM- en projectgebaseerd maatwerk voor distributeurs, systeemintegrators, telecomaannemers en netwerkinfrastructuurprojecten.

Productdocumentatie, kwalificatie-informatie en toepasselijke testrapporten kunnen worden verstrekt op basis van project- en klantvereisten.
